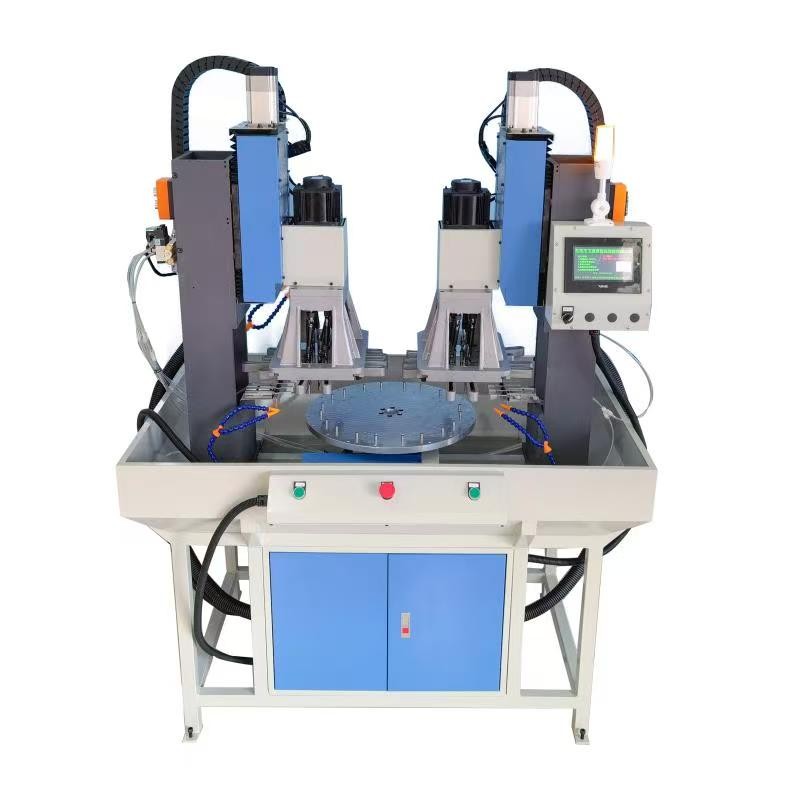

Máy khoan nhiều trạm

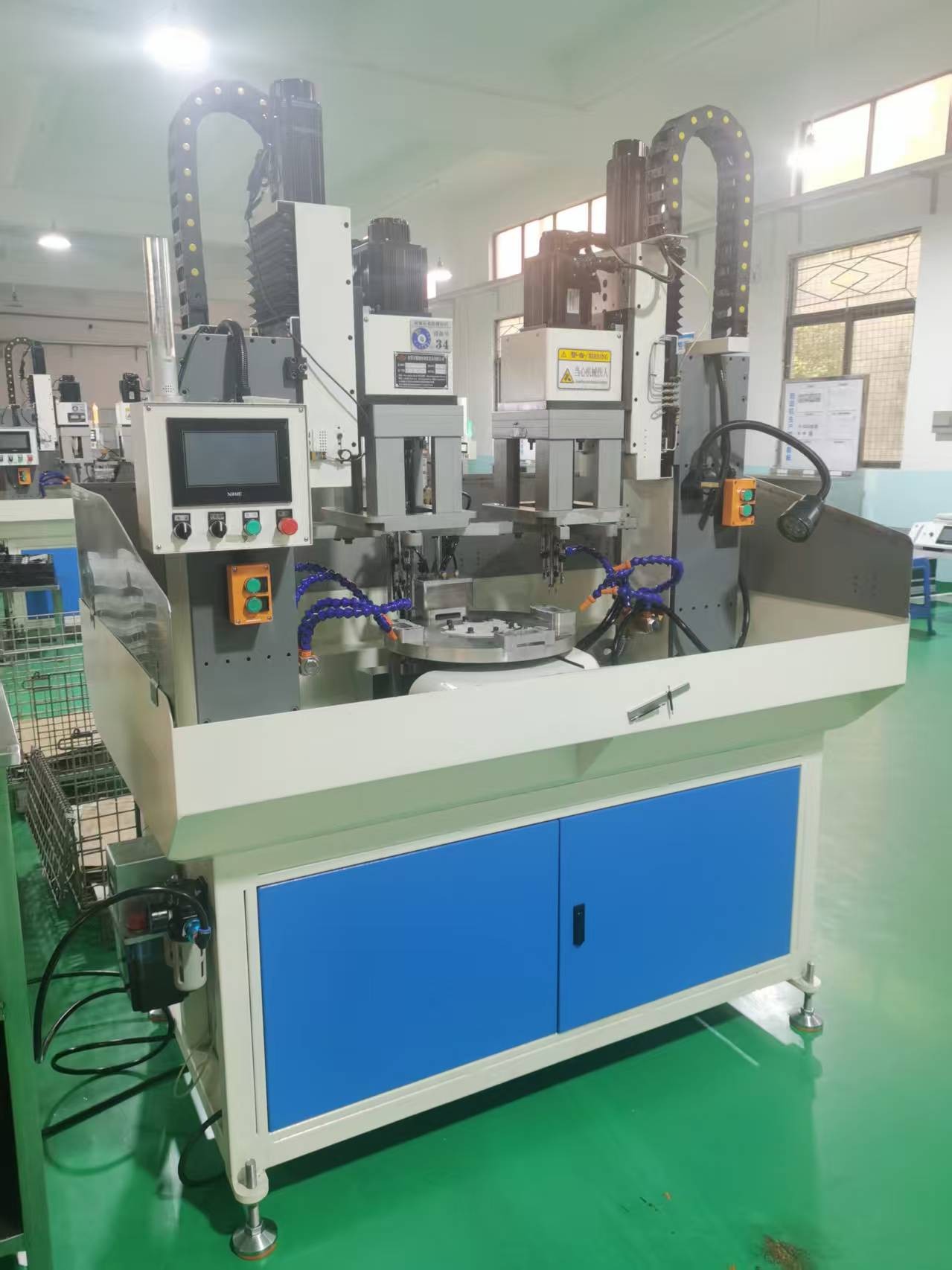

Máy bàn quay đa vị trí ngang là một thiết bị xử lý cơ khí hiệu quả cao. Sau đây là một giới thiệu chi tiết về nó:

1、Cấu trúc thiết bị

 • Cấu trúc bàn quay

Bàn quay là thành phần cốt lõi của thiết bị, với số lượng trạm làm việc khác nhau được phân phối bình đẳng trên nó, chẳng hạn như 4, 5, 6, 8, 10, 12, v.v. Mỗi workstation có thể chứa một workpiece. Bàn quay thường được làm bằng thép cường độ cao để đảm bảo sức mạnh và ổn định của nó khi quay ở tốc độ cao và chịu được lực cắt lớn. Ví dụ, một bàn quay 8 trạm có thể có đường kính khoảng 1-2 mét, tùy thuộc vào công suất xử lý của thiết bị.

Động cơ quay của bàn quay thường được đạt được bởi một động cơ thông qua truyền bánh răng, có thể kiểm soát chính xác góc quay của bàn quay và đảm bảo rằng mỗi trạm làm việc có thể di chuyển chính xác đến vị trí xử lý.

 • Hệ thống trục chính gia công

Việc thực hiện các chức năng như khoan, khai thác, reaming, khoan và phay chủ yếu dựa vào trục chính gia công. Hệ thống trục trục bao gồm một trục trục, một thiết bị kẹp công cụ và một thiết bị lái trục trục. Trục trục thường được hỗ trợ bởi vòng bi chính xác cao để đảm bảo độ chính xác quay của nó. Thiết bị kẹp công cụ có thể kẹp vững chắc các công cụ khác nhau, chẳng hạn như mẩu khoan, vòi, máy móc, máy cắt phay, v.v.

Thiết bị lái trục trục thường được điều khiển bởi động cơ tần số biến, có thể điều chỉnh tốc độ trục trục theo các yêu cầu xử lý khác nhau. Ví dụ, trong khi khoan, tốc độ trục có thể cao, đạt hàng ngàn vòng quay mỗi phút; Khi khai thác, tốc độ tương đối thấp để đảm bảo chất lượng gia công của sợi.

 • Hệ thống cố định

Để kẹp các bộ phận làm việc, mỗi trạm làm việc được trang bị đồ đạc tương ứng. Loại đồ cố định phụ thuộc vào hình dạng của mảnh và yêu cầu xử lý, và những điều phổ biến bao gồm đồ cố định chuck, đồ cố định tấm áp lực, v.v. Thiết bị chuck phù hợp cho các phản phẩm hình trụ hoặc gần như hình trụ, được kẹp bởi sự co lại của hàm. Thiết bị tấm áp suất sử dụng tấm áp suất và bu lông để sửa chữa mảnh làm việc, làm cho nó phù hợp để xử lý các mảnh làm việc có hình dạng bất thường.
