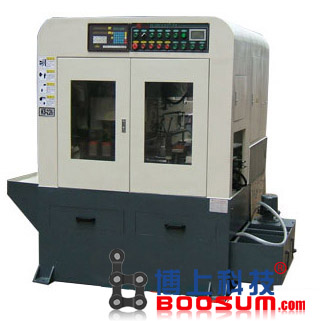

散热片剖沟机:全自动剖沟机(开槽机)简介： |
本机型特别适合铝散热片下料，切单槽，多槽成型加工，同时也适合于各种材料下料加工。
本机型拥有超大主轴动力，功率达15HP-20HP多种。
机型主轴采用日本NSK.P3级精度顶级轴承。
重型卧式走刀式滑枕经人工铲刮，配合加压油压系统，使之快速而稳定的重型切削。
全自动的送料，夹料复合装置，加上高精度光栅尺配合，使之重复精度在0.005-0.015MM之间。 |
用途：电子、电器、电路板的各类成形铝合金散热器的开槽加工。
机械性能：本机采用全制动液压系统，Mitsubishi编程式微电脑自动控制，主轴采用油脂集中润滑方式，确保重要部位润滑良好，高速稳定，导轨润滑采用自动润滑泵油路系统，导轨行程慢进快退定位准确，性能可靠，是一种具备高效率的自动化生产设备。
机器特点：
一：焊接机架整体定型退火，确保整机的不变形。
二：机体采用球墨铸铁，手工铲刮导轨面，大幅度提高床身的耐磨度。
三：采用日本三菱PLC可编程式微电脑自动控制系统，确保机器的可靠性。
四：选用台湾七洋电磁阀及德国力士乐油缸和相关液压元件，保障机器液压系统的稳定。
五：使用美国贝其尔集中润滑系统，起到无油自动报警，防止人为意外损坏。
六：选用日本NSK高速带级轴承，确保主轴精度。
七：加长Z轴导轨设计，大幅度提高刀架的稳定性，提高产品的光洁度。
八：改进型四点双向平衡缓冲定位系统，能做到开机免清理而精度不变的效果，
大大减少了劳动强度。
九：中置强制平衡供油管路，确保产品的精度。
十：油路采用大流量快、慢速转换器，极大的提高生产效率。
设备结构：
剖沟机主要由T形导轨结构、头架、送料装置、冷却装置、液压装置、电器装置等组成。机身采用圆柱导轨拉门结构，电器箱与操作面板分立设计，方便生产操作和维修保养。整机结构紧凑、合理，方便生产布局。 |
|
参数： |
| 主轴转速 |
3600转/分 |
| 进给电机功率 |
11KW(15HP) |
| 冷却电机功率 |
750W(1HP) |
| 油泵功率 |
3.7KW(5HP) |
| 送料长度 |
15-3000MM |
| 有效切割长度 |
200-400MM |
| 最大刀片直径 |
110-255 |
| 主轴有效长度 |
290 |
| 主轴直径 |
D27;D32 |
| 送料架长度 |
3.46M |
| 夹料厚度 |
10-60MM |
|
|
|
| | | | |
