設備描述：

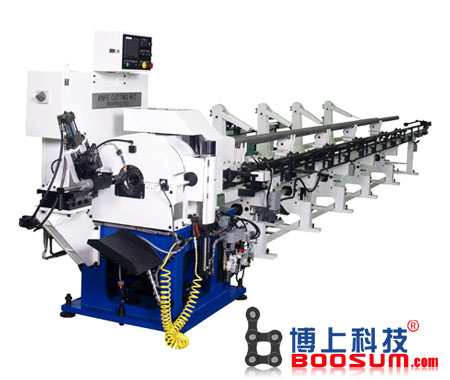

全自動圓管裁斷機，採用雙圓刀片，360度行星式切割方式，切割速度快，無碎屑產生，不僅綠色環保還可減少下腳料。擁有高精度，高剛性的主軸，以保證機械運行穩定、耐用，是薄壁管材切割專用的切斷機械。
|
專案規格 |
JC-45 |
JC-78 |
JC-127 |
|
工件規格 |
工件外徑 |
15~ 45mm |
30~80mm |
80~127mm |
|
工件全長(特殊選杼） |
2.0~6.0m(~10m) |
2.0~6.0m(~10m) |
2.0~6.0m(~10m) |
|
工件厚度 |
1.0~3.0mm |
1.0~3.0mm |
1.0~3.0mm |
|
切斷規格 |
切段長度設定範圍(特殊選擇） |
20~200mm(~1000mm) |
20~200mm(~1000mm) |
20~200mm(~1000mm) |
|
的段切長 |
0~25mm |
0~25mm |
0~25mm |
|
剩材長度 |
80~200mm |
80~200mm |
80~200mm |
|
機械規格 |
切斷機本體 |
刀具 |
圓刀片 |
145mm*2.0t |
145mm*2.0t |
145mm*2.0t |
|
驅動部 |
刀片回轉數 |
max.500rpm |
max.500rpm |
max.500rpm |
|
驅動馬達 |
5.5kw, 4P |
5.5kw, 4P |
5.5kw, 4P |
|
自動送料裝罝 |
最大存儲寬度mm |
750mm |
750mm |
750mm |
|
供給工件長度m |
2.0~6.0m |
2.0~6.0m |
2.0~6.0m |
|
供給速度 |
0~25m/min |
0~25m/min |
0~25m/min |
|
器械供給方式 |
上下油壓氣缸 |
上下油壓氣缸 |
上下油壓氣缸 |
|
電氣規格 |
輸入電源，動力電源 |
3相 AC
200V 50/60HZ |
3相 AC
200V 50/60HZ |
3相 AC
200V 50/60HZ |
|
控制回路 |
裏相 AC
100V DC24V |
裏相 AC
100V DC24V |
裏相 AC
100V DC24V |
|
機械尺寸(長X寬X高)mm |
9865X1350X1560mm |
9865X1350X1560mm |
9865X1350X1560mm |
|
機械重量(包含送料裝置)
kg |
約 2600kg |
約 2600kg |
約 2600kg |
機器尺寸：
|
專案規格 |
JC-45 |
JC-78 |
JC-127 |
|
機械重量(包含送料裝置)
kg |
約 2600kg |
約 2600kg |
約 2600kg |
可根據產品需要量身訂做，歡迎前來洽商！ |
|
